Insert

Umleitung des Signals

Wie beim Direct Out sind auch die Insert-Buchsen des analogen Mischpults immer jeweils genau einem Kanal zugeordnet. Im Gegensatz zum Direct Out (reine Ausgangsbuchse) wird ein Audiosignal über die Insert-Buchse aber sowohl ausgesendet als auch - über dieselbe Buchse - wieder zurückgeführt.

Insert (engl. = einschieben, eingeben, einfügen) dient also dazu, das Kanalsignal an einem bestimmten Punkt des Kanalzuges abzugreifen, es in einem externen Effektgerät durchzuschleifen (Sinn macht zum Beispiel ein Noise Gate) und das Signal anschließend den Signalweg im Mischpult weiter durchlaufen zu lassen.

Beim Live-Mischpult GL2400-424 von Allen & Heath ist jedem Kanal sowohl ein Direct Out als auch eine Insert-Buchse zugeordnet.

Send und Return über ein und dieselbe oder über zwei Buchsen

Es ist absolut gängig, dass das Aussenden und Zurückführen des Signals über ein und dieselbe Buchse "Insert" erfolgt. Nur professionellere Mischpulte verfügen stattdessen häufig über zwei getrennte Buchsen "Insert Send" und "Insert Return".

Erfolgt die externe Schleife des Signals über eine Insert-Einzelbuchse, wird hierfür ein Y-Kabel verwendet.

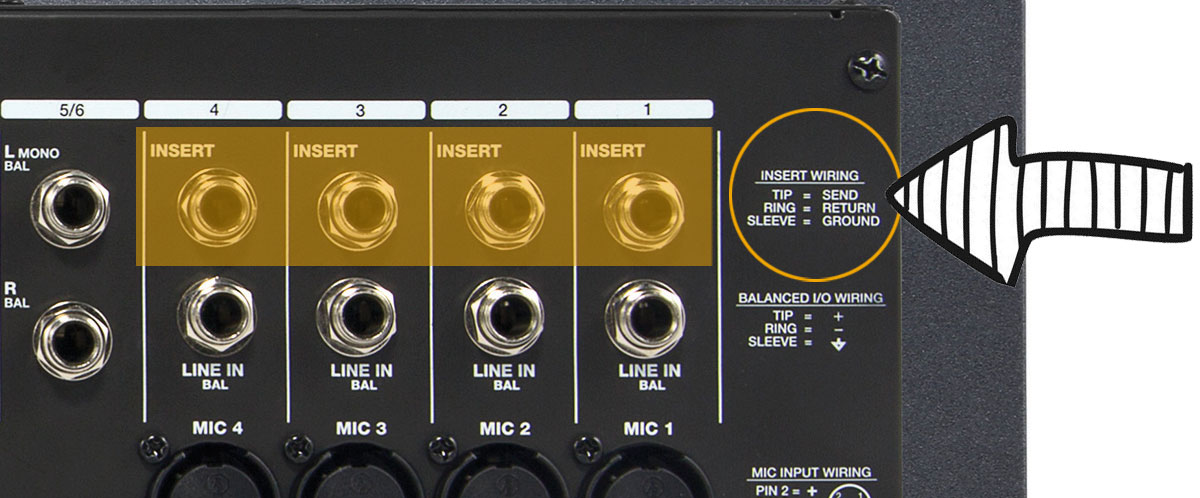

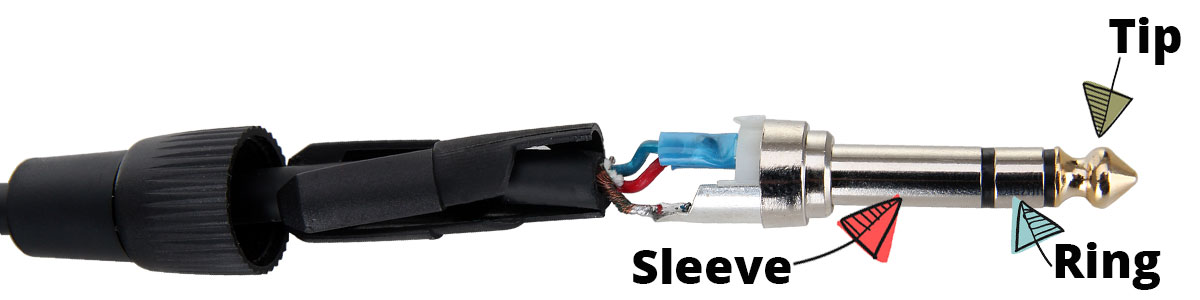

Der analoge 10-Kanal-Rackmixer Alesis MultiMix 10 Wireless ist mit vier TRS-Inserts ausgestattet. Das Aussenden sowie das Zurückführen des Kanalsignals erfolgen gleichermaßen über die Insert-Buchse des jeweiligen Kanals. Verwendet wird hier ein dreipoliges TRS-Klinkenkabel (TRS = Tip Ring Sleeve). Tip entspricht Send, Ring entspricht Return. Sleeve entspricht Ground (Erdung).

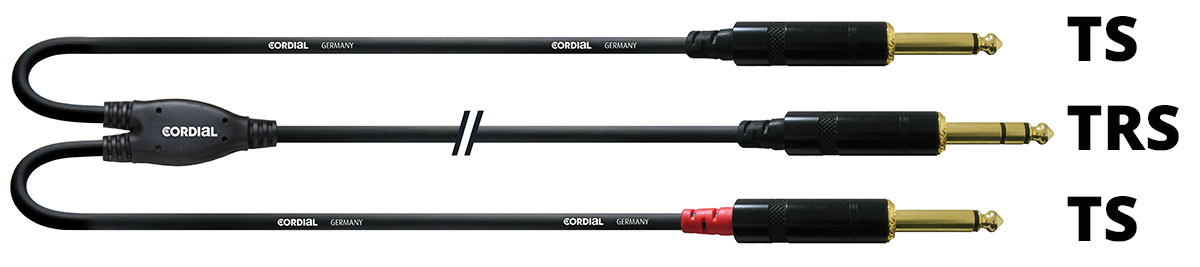

Bei solch einem Insert-Kabel handelt es sich um ein sogenanntes Y-Kabel: der TRS-Stecker kommt in die Insert-Buchse (Aussendung und Rücksendung des Signals), über die beiden anderen Stecker (TS) wird zum Beispiel ein Effektgerät angeschlossen, das vom Signal durchlaufen wird.

Wissens-Tipp Inserts bei digitalen Mischpulten

Bei digitalen Systemen tauchen Inserts übrigens nicht als kanalfixierte Buchsen auf, da hier kein analoger Signalfluss stattfindet. Stattdessen definiert man gewünschte Insert-Punkte im Rahmen der vorhandenen Software selbst.
