Direct Injection Box: unsymmetrisch an symmetrisch...

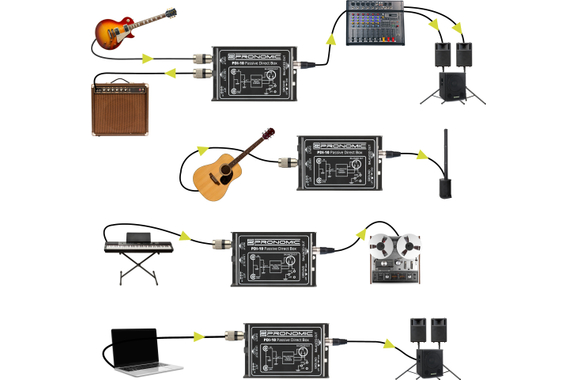

Mit der PDI-10 kannst Du hochohmige, unsymmetrische Audiosignale in symmetrische, niederohmige Signale umwandeln. Du hast damit die Möglichkeit, Signale von Quellen mit Klinkensteckern - zum Beispiel von einer E-Gitarre, einem E-Bass oder einem Keyboard - an Geräte mit einem symmetrischen XLR-Eingang - zum Beispiel an ein Mischpult - zu übertragen.
Neben dem symmetrischen XLR-Ausgang verfügt die passive DI-Box von Pronomic auch über eine unsymmetrische Ausgangs-Klinkenbuchse, über die Du einen Verstärker anschließen kannst. Hier wird das unsymmetrische Eingangssignal dann direkt an die ebenfalls unsymmetrische Ausgangsbuchse weitergereicht.

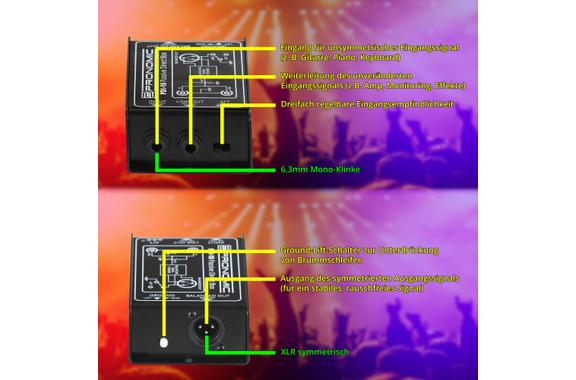

Input-Klinkenbuchse
6,35 mm Klinkenbuchse für hochohmige, unsymmetrische Eingangssignale von E-Gitarre, E-Bass, Keyboard usw.
Output-Klinkenbuchse
6,35 mm Klinkenbuchse für unsymmetrische Ausgangssignale. Diese Buchse ist zum Beispiel zum Anschluss eines Instrumentenverstärkers geeignet. Das unsymmetrische Eingangssignal wird direkt an die unsymmetrische Ausgangsbuchse weitergereicht.
XLR-Ausgang
An diesen symmetrischen Ausgang kann beispielsweise ein Mischpult angeschlossen werden. Das ausgehende Signal ist gewandelt und niederohmig.
Signalanpassung des Eingangspegels
Eingangssignale mit einem hohen Pegel - zum Beispiel von einem Keyboard - kannst Du mit einem Wahlschalter um 20 dB bzw. 40 dB absenken.
Ground-Lift-Schalter
Mit dem Ground-Lift-Schalter kannst Du die Masseverbindung des XLR-Signals trennen, um Brummschleifen zu vermeiden.

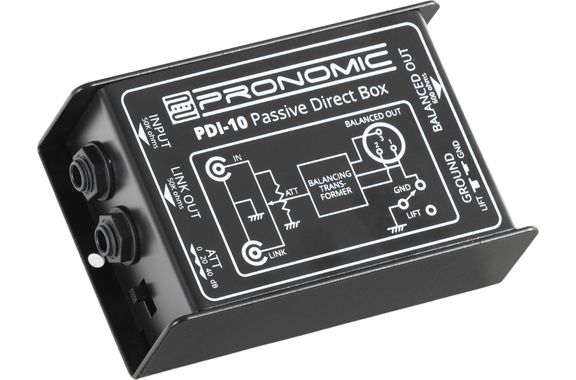

Passive DI-Box
Passive DI-Boxen benötigen keine Versorgungsspannung und können auch - umgekehrt - symmetrische in unsymmetrische Signale umwandeln ("Re-Amping").
Mit der passiven Pronomic PDI-10 kann nichts mehr schief gehen! Viel Spaß beim Signalwandeln!
Features
- DI-Box, passiv
- Frequenzbereich: 15 Hz - 30 kHz
- Eingangsimpedanz: 50 kO unsymmetrisch
- Ausgangsimpedanz: 600 O symmetrisch
- Input-Klinkenbuchse 6,35 mm
- Output-Klinkenbuchse ("through") 6,35 mm
- XLR-Eingang/Ausgang symmetrisch
- Signalanpassung Eingangspegel: 0 dB/20 dB/40 dB
- Ground-Lift-Schalter: ON/OFF
- Abmessungen (B x T x H): ca. 130 mm x 76 mm x 45 mm
- Gewicht: ca. 650 g
Lieferumfang
- 1 x Pronomic PDI-10 passive DI-Box
- 1 x Bedienungsanleitung (deutsch/englisch)
Spezifikation
- Artikelnummer 00034464
- Farbe Schwarz
- Typ Passiv
- Anzahl Kanäle 1
Verantwortliche Person für die EU
Musikhaus Kirstein GmbH
Bernbeurener Str. 11
DE-86956 Schongau
info@kirstein.de
| Bedienungsanleitung / Handbuch |
Kundenbewertungen
| 5 Sterne |
|
10 |
| 4 Sterne |
|
0 |
| 3 Sterne |
|
0 |
| 2 Sterne |
|
0 |
| 1 Stern |
|
0 |
Eine Überprüfung der Bewertungen hat wie folgt stattgefunden: Nur Kunden, die in unserem Onlineshop angemeldet sind und das Produkt tatsächlich bei uns erworben haben, können im Kundenkonto eine Bewertung für den Artikel abgeben.
Für knapp über 20 Euro kann man nix falsch machen und die Box funktioniert wie sie soll. Der Ground-Lift-Schalter ist super um Brummschleifen zu vermeiden, außerdem hat man noch ein Widerstandsnetzwerk drin um den Eingangspegel für die DAW ein wenig abzusenken, wenn man Signale mit Line-Level einschleift.
Alles super!!
Diese Bewertung wurde automatisch übersetzt. Originalsprache
Fragen zum Artikel
Frage von Jörg Sprung am 13.12.2023
Hallo,
kann die DI-Box, so wie die PAN 01 von Palmer, auch Lautsprechersignale verarbeiten?
Gruß
Jörg
Antwort von Musikhaus Kirstein:
Nein, diese DI-Box kann das nicht.
